ООО “ТКБ автоматики” выпускает следующие виды оборудования и комплектующих:
1. УСТАНОВКИ ДЛЯ СВАРКИ ТРУБ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ
2. УСТАНОВКИ ДЛЯ СВАРКИ ОТВОДОВ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ
3. УСТАНОВКИ ДЛЯ СВАРКИ ОТВОДОВ ТРУБЫ - ОБОЛОЧКИ
4. УСТАНОВКИ ДЛЯ РЕЗКИ ТРУБ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ
5. РАЗВОДНЫЕ НАГРЕВАТЕЛИ (РУН)
6. ЭЛЕКТРОТОРЦЕВАТЕЛИ К РАЗЛИЧНЫМ ВИДАМ УСТАНОВОК,
В Т.Ч. ЗАРУБЕЖНЫХ
7. НАГРЕВАТЕЛИ К РАЗЛИЧНЫМ ВИДАМ УСТАНОВОК,В Т.Ч. ЗАРУБЕЖНЫХ
МЫ БУДЕМ РАДЫ,ОКАЗАТЬСЯ ВАМ ПОЛЕЗНЫМИ!
УСТАНОВКИ ДЛЯ СВАРКИ ТРУБ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ
Данная серия установок предназначена для сварки полимерных труб в полевых
условиях при прокладке трубопроводов различного назначения.
УСП 5А (40 / 160)
Для сварки труб Ø 40 - 160мм
В комплекте:
центратор с ручным приводом
торцеватель с ручным приводом
нагреватель 1,0 кВт, 220 В с терморегулятором
контейнер
базовые вкладыши Ø 40, 63, 90, 110 мм
Дополнительная комплектация:
вкладыши Ø 50, 75 мм
вкладыши Ø 125, 140 мм
планшайба для приварки втулок под фланцы
и переходов
Габариты (мм) длина × ширина × высота / масса (кг):
центратор 705 × 280 × 280 / 25
контейнер с торцевателем и нагревателем
290 × 300 × 480 / 13
УСП 12 (63 / 225)
Для сварки труб Ø 63 - 225 мм
В комплекте:
центратор с гидравлическим приводом
торцевател ь с электроприводом 0,9 кВт, 220 В
нагреватель 1,0 кВт, 220 В с терморегулятором
гидростанция 0,75 кВт, 220 В, БРС
контейнер
базовые вкладыши Ø 90, 110, 160 мм
Дополнительная комплектация:
вкладыши Ø 63, 75 мм
вкладыши Ø 125, 140, 180, 200 мм
планшайба для приварки втулок под фланцы и
переходов
Габариты (мм) длина × ширина × высота / масса (кг):
центратор 930 × 430 × 420 / 45
гидростанция 600 × 325 × 620 / 40
контейнер с торцевателем и нагревателем
350 × 340 × 450 / 18
УСП 3-М (90 / 315)
Для сварки труб Ø 90 - 315 мм
В комплекте:
центратор с гидравлическим приводом
торцеватель с электроприводом 1,1 кВт, 220 В
нагреватель 2,0 кВт, 220 В с терморегулятором
гидростанция 0,75 кВт, 220 В, БРС
контейнер
базовые вкладыши Ø 90, 110, 160, 225 мм
Дополнительная комплектация:
вкладыши Ø 125, 140, 180, 200 мм
вкладыши Ø 250, 280 мм
планшайба для приварки втулок под фланцы
и переходов
Габариты (мм) длина × ширина × высота / масса (кг):
центратор 930 × 600 × 600 / 50
гидростанция 600 × 325 × 620 / 40
контейнер с торцевателем и нагревателем
520 × 500 × 600 / 46
УСП 11-М (90 / 400)
Для сварки труб Ø 90 - 400 мм
В комплекте:
центратор с гидравлическим приводом и колесным
шасси
торцеватель с электроприводом 1,1 кВт, 220 В.
нагреватель 3,0 кВт, 220 В с терморегулятором
гидростанция 0,75 кВт, 220 В; БРС
контейнер
базовые вкладыши Ø 90, 110, 160, 225, 315 мм
Дополнительная комплектация:
вкладыши Ø 125, 140, 180, 200 мм
вкладыши Ø 250, 280, 355 мм
планшайба для приварки втулок под фланцы и
переходов
ролик поддерживающий
Габариты (мм) длина × ширина × высота / масса (кг):
центратор 1100 × 800 × 800 / 150
гидростанция 600 × 325 × 620 / 40
контейнер с торцевателем и нагревателем
620 × 440 × 900 / 60
УСП9 (315/630)
Для сварки труб Ø 315-630 мм
В комплекте:
с гидравлическим приводом
торцеватель с электроприводом 1,5 кВт, 380 В.
нагреватель 6,0 кВт, 380 В с терморегулятором
гидростанция 1,5 кВт, 380 В; БРС
лебёдка электрическая 0,9 кВт, 220 В, P=250кг.
контейнер
базовые вкладыши Ø 400, 500 мм
Дополнительная комплектация:
вкладыши Ø 315, 355, 450, 560 мм
планшайба для приварки втулок под фланцы
и переходов
ролик поддерживающий
Габариты (мм) длина×ширина×высота/масса(кг):
центратор 1565×1800×2990/550
гидростанция 600×325×620/50
контейнер с торцевателем и нагревателем
1000×530×1050/250
УСП10 (400/800)
Для сварки труб Ø 400-800 мм
В комплекте:
центратор с гидравлическим приводом
торцеватель c электроприводом 2,2 кВт, 380 В;
нагреватель 10,0 кВт, 380 В с терморегулятором
гидростанция 2,2 кВт, 380 В
лебёдка электрическая 0,9 кВт, 220 В, Р=250 кг.
контейнер
базовые вкладыши Ø 400, 500, 630 мм
Дополнительная комплектация:
вкладыши Ø 450, 560, 710 мм
планшайба для приварки втулок под фланцы и
переходов
Габариты (мм) длина×ширина×высота/масса(кг):
центратор 1540×1960×3100/640
гидростанция 600×325×620/50
контейнер с торцевателем и нагревателем
1800×500×1150/295

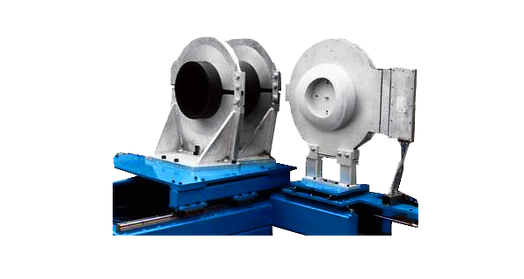

УСТАНОВКИ ДЛЯ СВАРКИ ОТВОДОВ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ
Данная серия установок предназначена для изготовления в цеховых условиях фасонных
изделий: отводов, тройников и крестовин напорных полимерных труб.
УСПП5А (90/315)
Для сварки отводов, тройников,
крестовин из труб Ø 90-315 мм
В комплекте:
центратор с гидростанцией 1,5 кВт, 380 В
торцеватель с электроприводом 1,1 кВт, 220 В
нагреватель 3,0 кВт, 220 В
базовые вкладыши Ø 90, 110, 140, 160, 225 мм
Дополнительная комплектация:
вкладыши основные Ø 125, 180 мм
вкладыши основные Ø 250, 280 мм
поддерживающий хомут для крестов с базовыми
вкладышами
Габариты (мм) длина × ширина × высота:
установка 1235х1470х1600
УСПП7 (400/800) - полуавтомат
УСПП8 (400/800) – с ручной подачей
Для сварки отводов, тройников,
крестовин из труб Ø 400-800 мм
В комплекте:
центратор с гидроприводом
торцеватель с электроприводом 2,2 кВт, 380 В
нагреватель 12 кВт, 380 В
гидростанция 5,5 кВт, 380 В
пульт управления
вкладыши Ø 400, 500, 630 мм
Дополнительная комплектация:
вкладыши основной Ø 450, 560, 710 мм
вкладыш поддерживающий Ø 450, 560, 710 мм
поддерживающий хомут для крестов с базовыми
вкладышами
Габариты (мм) длина × ширина × высота:
центратор с гидроприводом 4100×2600×2700
гидростанция 670×450×900
пульт управления 500×400×1000

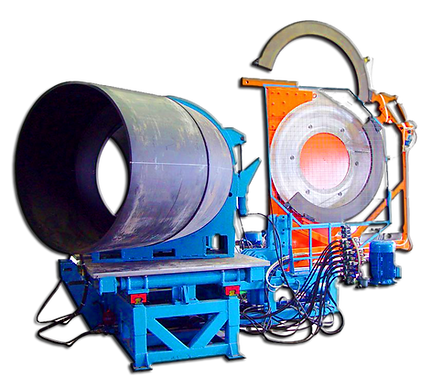

УСТАНОВКИ ДЛЯ СВАРКИ ОТВОДОВ ТРУБЫ-ОБОЛОЧКИ
Данная серия установок предназначена для изготовления, в цеховых условиях, сегментированных
отводов из трубы-оболочки под последующую ППУ(пенополиуретановую) изоляцию стального отвода
УСПП4А (125/315)
Для сварки отводов
из труб-оболочек Ø 125-315 мм
В комплекте:
центратор с гидростанцией 0,75 кВт, 380 В
торцеватель с электроприводом 1.1 кВт, 220 В
подъёмник
контейнер
разводные нагреватели РУН1, РУН2, РУН3:
2×0.4 кВт, 2×0.4 кВт, 2×1.0 кВт, 220 В
базовые вкладыши Ø 125, 180, 200, 225, 250 мм
Дополнительная комплектация:
вкладыши Ø 90, 110, 140, 160 мм
вкладыш Ø 280 мм
разводной нагреватель РУН 4: 2х0,2кВт, 220 В
Габариты (мм) длина × ширина × высота:
центратор с гидростанцией и подъемником
1810×1470×2600
контейнер с разводными нагревателями
460×710×660
УСПП4Б (125/400)
Для сварки отводов
из труб-оболочек Ø 125-400 мм
В комплекте:
центратор с гидростанцией 0,75 кВт, 380 В
торцеватель с электроприводом 1.1 кВт, 220 В
подъёмник
контейнер
разводные нагреватели РУН1, РУН2, РУН3, РУН5:
базовые вкладыши Ø 125, 180, 200, 225, 250, 315 мм
Дополнительная комплектация:
вкладыши Ø 140, 160 мм
вкладыш Ø 280мм
вкладыш Ø 355мм
разводной нагреватель РУН14: 2х1,5 кВт, 220 В.
Габариты (мм) длина × ширина × высота:
центратор с гидростанцией и подъемником
1810×1470×2640
контейнер с разводными нагревателями
975×710×860
УСПП4В (125/450)
Для сварки отводов
из труб-оболочек Ø 125-450 мм
В комплекте:
центратор с гидростанцией 0,75 кВт, 380 В
торцеватель с электроприводом 1.1 кВт, 220 В
подъёмник
контейнер
разводные нагреватели РУН1, РУН2, РУН3, РУН5:
базовые вкладыши Ø 125, 180, 200, 225, 250, 315 мм
Дополнительная комплектация:
базовый хомут Ø 400
базовый хомут Ø 450
вкладыши Ø 140, 160 мм
вкладыш Ø 280мм
вкладыш Ø 355мм
разводной нагреватель РУН14: 2х1,5 кВт, 220 В.
Габариты (мм) длина × ширина × высота:
центратор с гидростанцией и подъемником
1810×1470×2640
контейнер с разводными нагревателями
975×710×860
УСПП2-03 (400/800)
Для сварки отводов
из труб-оболочек Ø 400-800 мм
В комплекте:
центратор с гидроприводом
торцеватель с электроприводом 1,5 кВт, 380 В
подъемник
контейнер
гидростанция 2,2 кВт, 380 В
разводные нагреватели РУН5; РУН6; РУН7;
РУН8:
базовые вкладыши Ø 400, 450, 560, 710 мм
Дополнительная комплектация:
вкладыши Ø500, 630 мм
разводной нагреватель РУН9: 2х2,0 кВт, 380 В.
разводной нагреватель РУН15: 2х3,0 кВт, 380 В.
Габариты (мм) длина x ширина x высота
центратор с гидроприводом
3000x2400x3000
гидростанция 950x400x490
контейнер с нагревателями
1800x1230x1500
УСПП6 (800/1200)
Для сварки отводов
из труб-оболочек Ø 800-1200 мм
В комплекте:
центратор с гидроприводом
торцеватель с электроприводом 2.2 кВт 380 В
две гидростанции по 5.5 кВт, 380 В
электрошкаф
нагреватели разводные РУН10А; РУН11А; РУН12А;
РУН13А:
2x2.5 кВт, 2x4.0 кВт, 2x5.0 кВт, 2x6.0 кВт, 380 В
вкладыши Ø 800, 900, 1000, 1100 мм
контейнер
пульт управления
Габариты (мм) длина×ширина×высота/масса(кг):
центратор с гидроприводом 4100×2650×2755
гидростанция 670×450×820
контейнер с нагревателями 1700×1700×1850
пульт управления 465×400×1000
электрошкаф 650×300×1330
УСПП9 (800/1425)
Для сварки отводов
из труб-оболочек Ø 800-1425 мм
В комплекте:
центратор с гидроприводом
торцеватель с электроприводом 2.2 кВт 380 В
две гидростанции по 5.5 кВт, 380 В
электрошкаф
нагреватели разводные РУН10А; РУН11А; РУН12А;
РУН13А,РУН17, нагреватель УСПП9.08.000:
2x2.5 кВт, 2x4.0 кВт, 2x5.0 кВт, 2x6.0 кВт, 2х4,0 кВт,
2х8,0 кВт 380 В
вкладыши Ø 800, 900, 1000, 1100, 1200 мм
контейнер
пульт управления
Габариты (мм) длина×ширина×высота/масса(кг):
центратор с гидроприводом 4100×2650×2755
гидростанция 670×450×820
контейнер с нагревателями 1700×1700×1850
пульт управления 465×400×1000
электрошкаф 650×300×1330

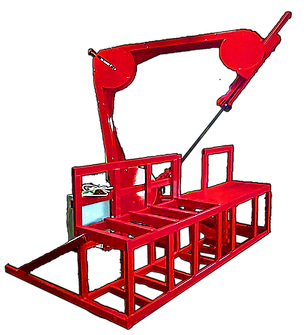

УСТАНОВКИ ДЛЯ РЕЗКИ ТРУБ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ
Данная серия установок предназначена для резки полимерных труб под углами:
от 0 до 45º; от -22º30' до 45º;от -22º30' до 67º30' .
УР9(450)
Для резки труб :
до Ø 450 мм под углами от -22º30' до +67º30'
В комплекте:
привод ленточной пилы 380 В; 1,5 кВт
перемещение пильной рамы - ручное
УР9Б(450)
Для резки труб :
до Ø 450 мм под углами от -22º30' до +22º30'
В комплекте:
привод ленточной пилы 380 В; 1,5 кВт
перемещение пильной рамы - ручное
УР2(630)
Для резки труб до Ø 630 мм под углом
от 0 до 45° ленточной пилой
В комплекте:
привод ленточной пилы 380 В; 1,5 кВт
перемещение пильной рамы - ручное
Дополнительная комплектация:
зажимное устройство для резки коротких отрезков труб
Габариты (мм) длина × ширина × высота/масса (кг):
установка 2500×3000×2300
УР2Б(630)
Для резки труб до Ø 630 мм
ленточной пилой (прямой рез )
В комплекте:
привод ленточной пилы 380 В; 1,5 кВт
перемещение пильной рамы - ручное
Дополнительная комплектация:
зажимное устройство для резки коротких отрезков труб
УР2А(630) с пневмозажимами
Для резки труб до Ø 630 мм под углом
от 0 до 45° ленточной пилой
В комплекте:
привод ленточной пилы 380 В; 1,5 кВт
перемещение пильной рамы - ручное
Дополнительная комплектация:
пневмотическое зажимное устройство для резки коротких отрезков труб
Габариты (мм) длина × ширина × высота/масса (кг):
установка 2500×3000×2300
УР1 (1000)
Для резки труб до Ø 1000 мм под углом
от 0 до 45° ленточной пилой
В комплекте:
привод ленточной пилы 380 В; 1,5 кВт
перемещение пильной рамы - ручное
Дополнительная комплектация:
зажимное устройство для резки коротких отрезков труб
Габариты (мм) длина × ширина × высота:
установка 3900×4800×3500
УР6(1200)
Для резки труб до Ø 1200 мм под углом от - 45º до +67°30'
ленточной пилой
УР4(1200)
Для прямых резов труб до Ø 1200 мм (0°) ленточной пилой, встраиваемая в линию
Установки для сварки неравнопроходных отводов
Установка для сварки неравнопроходных отводов УСПН1 200(400)/63(280)
Установки для изготовления изделий из листового ПЭ и ПП
Установка П.8.000 для изготовления изделий из листового ПЭ и ПП
РАЗВОДНЫЕ НАГРЕВАТЕЛИ (РУН)
РАЗВОДНЫЕ НАГРЕВАТЕЛИ ПРЕДНАЗНАЧЕНЫ ДЛЯ РАБОТЫ В СОСТАВЕ УСТАНОВОК:
УСПП4А(125/315);УСПП4Б(125/400);УСПП4В (125/450);УСПП2-03(400/800);
УСПП6(800/1200);УСПП9(800/1425)
РАЗВОДНЫЕ НАГРЕВАТЕЛИ ( РУН)
ЭЛЕКТРОТОРЦЕВАТЕЛИ К РАЗЛИЧНЫМ ВИДАМ УСТАНОВОК, В Т.Ч. ЗАРУБЕЖНЫХ
с привязкой посадочных мест к существующему центратору
Для всех видов сварочных установок в диапазоне диаметров свариваемых труб:
40 ÷ 160 мм 315 ÷ 630 мм
63 ÷ 225 мм 400 ÷ 800 мм
90 ÷ 315 мм 800 ÷ 1200 мм
90 ÷ 400 мм 800 ÷ 1425 мм
НАГРЕВАТЕЛИ К РАЗЛИЧНЫМ ВИДАМ УСТАНОВОК, В Т.Ч. ЗАРУБЕЖНЫХ
с привязкой посадочных мест к существующему центратору
антипригарное покрытие сталафлон
Для оформления заказа просим сбросить заявку в произвольной форме с указанием нужной установки, а также необходимую комплектацию на нашу электронную почту:
Ждем Ваших заявок!
